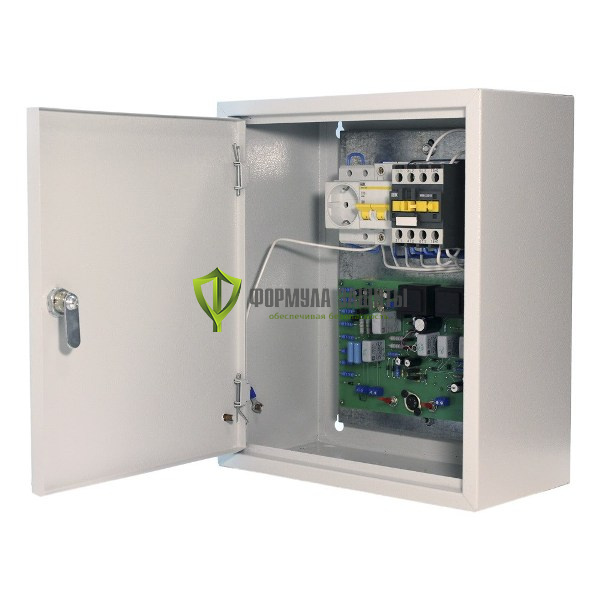

ОТВЕТ пусковое устройство

Пусковое устройство ОТВЕТ предназначено для подключения приборов кратковременного действия к трехфазной сети переменного тока напряжением 380 В или 220 В частотой 50 Гц в соответствии с принимаемыми сигналами дистанционного включения, поступающими по абонентской телефонной линии. Применяется в качестве устройства запуска сирен С-28, С-40 всех модификаций. Установка может производиться как в закрытом помещении, так и на открытом воздухе под навесом. Рабочая температура эксплуатации от -40°С до +40°С. Корпус изготовлен из металла, окрашенного в серый цвет.

Принцип работы системы ОТВЕТ:

В исходном состоянии блок подключен к абонентской линии со стороны телефонного аппарата абонента и не мешает его нормальной работе. Сигнал дистанционного управления поступает на устройство «Ответ» по проводам абонентской линии относительно «земли».

При распознавании посылки управления устройство «Ответ» выдает в линию сигнал подтверждения «ответ» о приеме. При поступлении на вход блока последующих посылок управления происходит подключение нагрузки к сети переменного тока в соответствии принимаемым сигналам. Возвращение устройства в начальное состояние происходит после прекращения посылок дистанционного управления. При дистанционном включении устройства тумблер «Сеть» находится в положении «ВКЛ», а тумблер: «Работа – связь» в положении «РАБОТА». Сигнал дистанционного управления устройства представляет собой чередование посылок переменного тока напряжением 80 В, частотой 50 Гц, наложенного на постоянное положительное напряжение 80 В, частотой 50 Гц, не содержащих постоянной составляющей. Устройство работает круглосуточно в дежурном режиме. При возникновении чрезвычайного происшествия, от входящего сигнала переходит в рабочий режим и подает питание на сирену. Для проверки работоспособности предусмотрен режим проверки системы.

Характеристики:

Размеры: 266x550x205 мм.

Вес: 8 кг.
