Указатель высокого напряжения УВН-110 КБ с испытанием

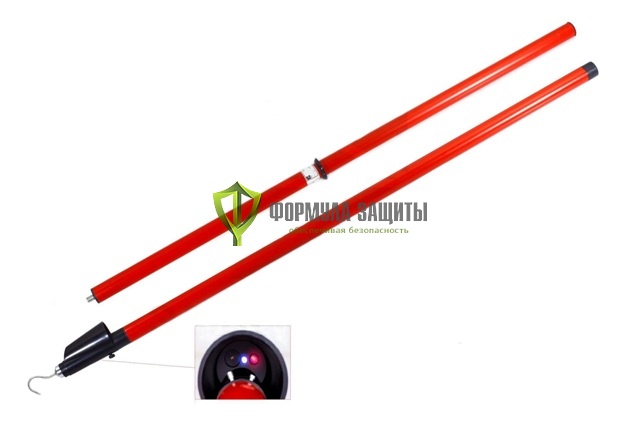

Указатель высокого напряжения УВН-110 КБ с испытанием от интернет-магазина Формула Защиты
В редких случаях реальные изображения товаров могут незначительно отличаться от представленных на сайте.
(0)
3 850,00 ₽

Цена 3 850,00 ₽ за 1 шт

Количество:
шт В корзину

Способы оплаты

  • Безналичный расчет.
Минимальная сумма заказа 1000 рублей.

Способы доставки

  • Самовывоз;
  • Доставка курьером;
  • Доставка почтой России;
  • Доставка транспортными компаниями.

ЗАПРОСИТЬ РАСЧЕТ ДОСТАВКИ

Полное описание

Указатель высокого напряжения УВН-110 КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 110 кВ частотой 50 Гц при температуре от -40°С до +40°С и относительной влажности воздуха не выше 98% при температуре +25°С.

Указатель УВН-110 КБ относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия и отсутствия напряжения два способа-контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное опреде­ление напряжения касанием токоведущих частей.

Указатель работает без применения заземляющего провода.

Принцип действия контактной части основан на преобразовании электрических сигналов в светозвуковые.

Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами одновременно красным и синим для контактной, только синим: для бесконтактной части, одновременно сопровождающаяся прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной, менее частым и интенсивным при работе бесконтактной части.

Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направ­лен­ного распространения.

Бесконтактная часть указателя обладает динамической чувствительностью, т.е. при приближении к токоведущим частям срабатывание в виде единичных светозвуковых сигналов возможно на значительных удалeниях от токоведущих частей, а по мере приближения частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения “шагового напряжения”.

Бесконтактная часть имеет два уровня чувствительности.

Указатель имеет возможность самопроверки работоспособности.

Надежная работа достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3 В, емкостью 1500 мА/ч.

Низкая величина рабочего тока - 17,0 мА в режиме сигнализации позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации - 10 лет.

Рабочая часть указателя выполнена из пластика ABC, обеспечивающего нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть выполнена из ПВХ, обеспечивающего надежную изоляцию.

Характеристики:

Номинальные проверяемые напряжения: 110 кВ.

Напряжение индикации: 27,5 кВ.

Количество звеньев в рабочем положении (включая рукоятку): 2.

Длина рукоятки: 600 мм.

Длина изолирующей части: 1500 мм.

Общая длина указателя в сборе: 2270 мм.

Допустимый диапазон рабочих температур: от -40°С до +40°С.

Относительная  влажность воздуха: до 98% при +25°С.

Габаритные размеры: 1200х120х70 мм.

Масса: 1,6 кг.
